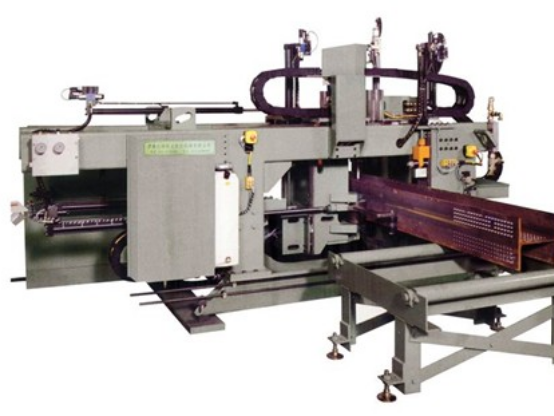

高速数控三维钻床
-
产品简介
产品用途：
本机床主要是用于H型钢、槽钢等工件的钻孔加工，三个钻削主轴箱的定位、进给全部由伺服电机驱动，PLC系统控制，数控小车送料，高效、高精度，可广泛应用于建筑、桥梁等行业。
1、具有三个动力头，工件一次通过后三个面上的孔均可加工完毕，并直接按要求锯割，无需周转工序。
2、自动进行快进和工进转换，加工效率高。
3、 CNC、PLC控制，CRT显示，编程软件基于WINDOWS平台，编程快速方便，预览形象直观 。
4、高速三维钻可进行铣长槽、攻丝作业。
5、全数字控制，加工精度高，效率高。操作简单。
-
技术规格/参数
机器型号
XTG（高速）500
XTG（高速）700
XTG（高速）1000
XTG（高速）1250
最小工件尺寸mm
100×100
150×75
150×75
200×75
最大工件尺寸mm
500×500
700×500
1000×500
125×500
工件腹板厚度mm
≤30
≤40
≤55
自动送料长度m
1--12
1--15
主轴数量/个
3/9
主轴转速范围r/min
120-560（30-6000）
轴向进给速度mm/min
20-200
主轴进给行程mm
180
最大钻孔直径mm
40
送料小车行程m
13
17
下料轨道长度m
8
10
额定总功率kw
32（50）
35（55）
外形尺寸m
4.6×2×3
5.0×2×3
5.2×2×3
5.5×2×3
主机重量T
6.4（8.4）
7.6（10）
9.8（14）
12（15）
